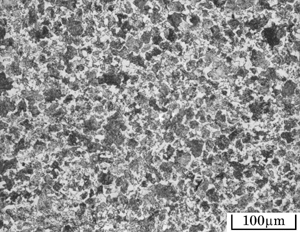

s50c TMT OM_System 3.03 : s50c.htm ; jan09_09.jpg / S50C #9


鋼種名S50C
試料番号09-0
熱処理1焼なまし800℃ 60min 炉冷
熱処理2
熱処理3
熱処理4
撮影倍率200倍
エッチング5%ナイタル
硬さ160 HB
フェライト(白)+パーライト(黒)。パーライトの方がやや多い。
パーライトを囲むようにフェライトが存在している。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

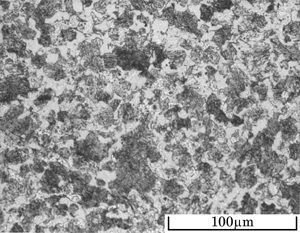

s50c TMT OM_System 3.03 : s50c.htm ; jan09_10.jpg / S50C #10


鋼種名S50C
試料番号09-0
熱処理1焼なまし800℃ 60min 炉冷
熱処理2
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ160 HB
フェライト(白)+パーライト(黒)。パーライトの方がやや多い。
パーライトを囲むようにフェライトが存在している。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります

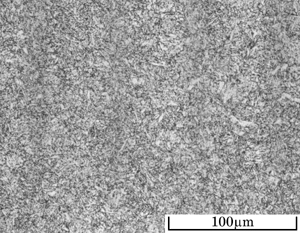

s50c TMT OM_System 3.03 : s50c.htm ; feb24_21.jpg / S50C #51


鋼種名S50C
試料番号09-3
熱処理1焼入れ830℃ 15min 水冷
熱処理2高温焼戻し580℃ 90min 空冷
熱処理3
熱処理4
撮影倍率400倍
エッチング5%ナイタル
硬さ24.5 HRC
ソルバイト。


目次へ戻ります :  試料リストに戻ります :  このページの先頭に戻ります
